Levegővel működtetett szorítószelepek magyarázata: Tervezési, alkalmazási és kiválasztási útmutató

Miben különböznek a levegővel működtetett szorítószelepek a hagyományos szelepektől

A folyadékszabályozás technikájában a legtöbb szeleptípus olyan mechanikai alkatrészeken – kapukon, golyókon, dugókon vagy tárcsákon – támaszkodik, amelyek közvetlenül érintkeznek a rendszeren átáramló közeggel. Ezek a belső alkatrészek kopásnak, korróziónak és elszennyeződésnek vannak kitéve, különösen, ha a közeg koptató szilárd anyagokat, agresszív vegyszereket vagy viszkózus iszapokat tartalmaz. A levegővel működtetett szorítószelepek alapvetően más megközelítést alkalmaznak. Ahelyett, hogy mechanikus akadályt helyeznének az áramlási útvonalba, rugalmas gumihüvelyt használnak az egyetlen átfolyó alkatrészként. Amikor túlnyomásos levegőt vezetnek be a hüvelyt körülvevő szelepházba, az kívülről összenyomja a hüvelyt, bezárja és leállítja az áramlást. Amikor a légnyomás megszűnik, a hüvely visszatér eredeti nyitott helyzetébe saját rugalmassága mellett, helyreállítva a teljes furat áramlását anélkül, hogy mechanikai alkatrészek érintkeznének a hordozóval.

Ez a tervezési filozófia levegővel működtethető szorítószelepek döntő előny az olyan alkalmazásokban, ahol a hagyományos szelepek idő előtt meghibásodnak, vagy túlzottan gyakori karbantartást igényelnek. A belső mechanikai alkatrészek hiánya azt jelenti, hogy nincsenek erodáló ülékek, korrodáló szárak, és nincsenek üregek, ahol a közeg felhalmozódhat és eltömődést okozhat. Az eredmény egy olyan szelep, amely eleve öntisztuló, rendkívül megbízható, és rendkívül jól illeszkedik az igényes ipari környezetekhez.

Hogyan működik a gumihüvely-mechanizmus a gyakorlatban

A gumi szelephüvely minden levegővel működtetett szorítószelep meghatározó mérnöki eleme. Ez az egyetlen alkatrész, amellyel a technológiai közeg valaha is érintkezik, ami azt jelenti, hogy a hüvely anyagának kiválasztása a legkritikusabb döntés a szelepspecifikációs folyamatban. A hüvelynek kémiailag kompatibilisnek kell lennie a közeggel, el kell viselnie az üzemi hőmérsékletet, és elég rugalmasnak kell lennie ahhoz, hogy több ezer nyitási-zárási ciklust hajtson végre fáradásos repedés vagy maradandó deformáció nélkül.

A működési elv egyszerű, de hatékony. A sűrített levegőt – amelyet egy szabványos sűrített levegő vezetékről szállítanak – a külső szelepház és a gumihüvely közötti gyűrű alakú térbe irányítják. A légnyomás növekedésével egyenletesen hat a hüvely külső felületére, aminek következtében az egyidejűleg minden oldalról befelé omlik. Ez az egyenletes, kerületi összenyomás teljes és szivárgásmentes tömítést hoz létre a szelep teljes furatán. Ellentétben a tolózárral vagy a pillangószelepekkel, amelyek lineáris vagy forgó mechanikus érintkezéssel hoznak létre tömítést, a szorítómechanizmus kiküszöböli a turbulenciát, a nyomásesést és a részleges elzáródásos kopást, amelyet ezek a kialakítások a közbenső helyzetekben okoznak.

Amikor a sűrített levegő kiürül a burkolatból – akár a légkörbe való kiszellőztetéssel, akár a vezérlőrendszer kapcsolási állapotával – a gumihüvely belső rugalmassága miatt az visszaugrik teljesen nyitott, hengeres alakjába. Ez az önhelyreállító művelet nem igényel visszatérő rugót, nincs állítómű megfordító mechanizmusa és nincs külső segítség, ami leegyszerűsíti a rendszer általános kialakítását és csökkenti a lehetséges meghibásodási pontokat.

Szabványos Levegővel működtetett szorítószelepek : Alaptervezés és specifikációk

Szabványos air operated pinch valves represent the most widely used configuration in industrial fluid control. They are designed for straightforward on/off service — fully open or fully closed — in applications where the primary requirements are reliable shutoff, low maintenance, and resistance to abrasive or corrosive media. The standard configuration consists of a rigid outer casing, typically manufactured from cast iron, carbon steel, or stainless steel, and a replaceable rubber sleeve that runs the full internal length of the valve body.

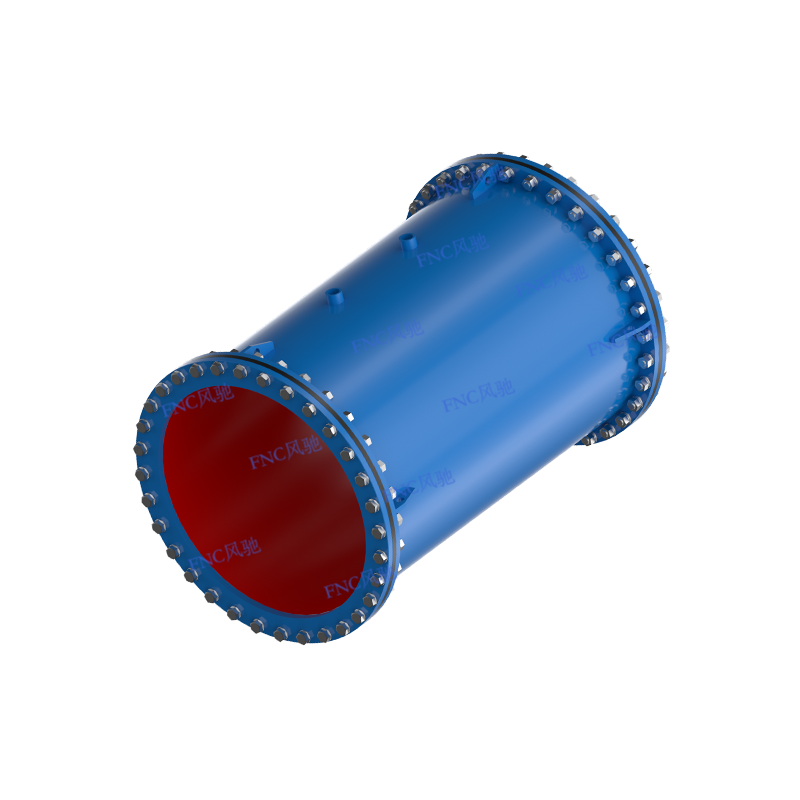

A burkolat két célt szolgál: biztosítja a működtető légnyomás megtartásához szükséges szerkezeti merevséget, és megvédi a gumihüvelyt a külső mechanikai sérülésektől. A burkolaton lévő levegő bemeneti nyílások mágnesszelepen vagy kézi vezérlésen keresztül csatlakoznak az üzem sűrített levegő ellátásához, lehetővé téve a szelep minimális bonyolultságú automatizált folyamatvezérlő rendszerekbe történő integrálását. A szabványos levegővel működtetett szorítószelepek a névleges furatméretek széles skálájában állnak rendelkezésre, jellemzően 10 mm-től 400 mm-ig vagy nagyobb, nehéz ipari alkalmazásokhoz, és a hüvely anyagától és a ház kialakításától függően változó üzemi nyomásra vannak méretezve.

A szabványos levegővel működtetett szorítószelepek fő specifikációs paraméterei a következők:

• Névleges furatméret – meghatározza az áramlási kapacitást, és meg kell egyeznie a csővezeték átmérőjével az optimális teljesítmény érdekében
• A hüvely anyaga – természetes gumi, EPDM, NBR, neoprén vagy szilikon a közeg kémiájától és a hőmérséklet-tartománytól függően
• Burkolat anyaga – öntöttvas általános használatra, rozsdamentes acél higiéniai vagy korrozív környezetekhez
• Működtető levegőnyomás tartomány - jellemzően 4-8 bar, bár ez a szelep méretétől és a hüvely keménységétől függően változik
• Végcsatlakozás típusa – karimás, menetes vagy csúszós, hogy megfeleljen a különböző csővezeték-konfigurációknak
• Hibabiztos helyzet – alaphelyzetben nyitott vagy zárt, a vezérlőlevegő-konfiguráció határozza meg

Iparágak és alkalmazások, ahol Pinch Valves Excel

A levegővel működtetett szorítószelepek az iparágak széles körében erős jelenlétet hoztak létre, éppen azért, mert tervezési előnyeik összhangban vannak az ipari feldolgozás legkihívóbb folyadékszabályozási forgatókönyveivel. Minden olyan alkalmazás, amely a hagyományos szelepeket károsítaná, eltömítené vagy korrodálná, erős jelölt a szorítószelep-technológia számára.

Bányászat és Ásványfeldolgozás

A durva abrazív részecskéket – érckoncentrátumokat, zagyokat és finom szilárd anyagokkal feltöltött technológiai vizet – tartalmazó iszapok gyorsan tönkreteszik a hagyományos szelepülékeket és tömítéseket. A levegővel működtetett szorítószelepek könnyedén kezelik ezeket a közegeket, mivel a csiszolórészecskék átjutnak a gumihüvely sima, akadálymentes furatán anélkül, hogy bármilyen fémfelületen kopást okoznának. Maga a karmantyú az egyetlen kopóalkatrész, cseréje egyszerű és olcsó a hagyományos szelepegység újjáépítésének költségeihez képest.

Szennyvízkezelés és szennyvíz

A szennyvíz- és szennyvízáramok rostos anyagokat, szemcséket és biológiai szilárd anyagokat tartalmaznak, amelyek elakadnak és megsértik a hagyományos szelepeket. A szabványos levegővel működtetett szorítószelepek teljes furatú, eltömődésmentes kialakítása lehetővé teszi, hogy ezek az anyagok akadály nélkül áthaladjanak. A becsípő hatás emellett törlő hatást is biztosít a záráskor, megtisztítja a tömítési zónát a beszorult szálaktól vagy részecskéktől, és biztosítja a megbízható lezárást minden ciklusban.

Vegyi és gyógyszerészeti feldolgozás

Az agresszív vegyszerek, amelyek megtámadják a fém szelep belsejét, biztonságosan vannak a vegyszerálló gumihüvelyben. A gyógyszerészeti alkalmazások számára előnyös a hüvely higiénikus, résmentes furata, amely megakadályozza a baktériumok növekedését és leegyszerűsíti a tisztítás ellenőrzését. A szilikon hüvelyek különösen megfelelnek az FDA és az USP VI. osztályú követelményeinek a gyógyszerészeti közeggel való közvetlen érintkezésre.

Élelmiszer- és Italgyártás

A viszkózus élelmiszertermékek – szószok, pürék és tejtermékek – átfolynak a szorítószelepeken anélkül, hogy a membrán- vagy pillangószelepek nyomásesése vagy áramlási korlátozása lenne. Az élelmiszer-minőségű gumihüvelyek tisztán helyben való kompatibilitása a levegővel működtetett szorítószelepeket praktikus és higiénikus választássá teszi az élelmiszer-gyártó sorok számára.

Az alkalmazáshoz megfelelő hüvely anyagának kiválasztása

Mivel a gumihüvely az egyetlen alkatrész, amely érintkezik a technológiai közeggel, az anyagválasztás a legkövetkezményesebb mérnöki döntés bármely levegővel működtetett szorítószelep specifikációjában. Nem kompatibilis hüvelyanyag használata gyors leromlást, a tömítési teljesítmény elvesztését és a folyamatáram esetleges szennyeződését eredményezi. Az alábbi táblázat gyakorlati útmutatót ad a legelterjedtebb karmantyúanyagokhoz és azok megfelelő alkalmazásához:

Telepítés, karbantartás és teljes üzemeltetési költség

Az egyik legnyomósabb gyakorlati érv a levegővel működtetett szorítószelepek mellett – és különösen a szabványos levegővel működtetett szorítószelepek mellett – a teljes élettartam alatti alacsony fenntartási költségük. A szorítószelep kezdeti vételára általában összehasonlítható vagy alacsonyabb, mint a hasonló üzemi körülményekre tervezett, egyenértékű golyós vagy pillangószelepek ára. A valódi költségelőny azonban idővel jelentkezik a csökkentett karbantartási költségek és a hosszabb szervizintervallumok révén.

A telepítés egyszerű. A szabványos levegővel működtetett szorítószelepek olyan soros eszközök, amelyek szabványos karimás csővezetékekhez csatlakoznak, csak sűrített levegő bemeneti csatlakozást igényelnek, és módosítás nélkül beköthetők a meglévő mágnesszelep-vezérlő áramkörökbe. Nincs szükség speciális csőtartókra, működtetőelem-tartókra vagy összetett rögzítőelemekre. A szelepek tájolása rugalmas – a szorítószelepek vízszintesen, függőlegesen vagy bármilyen szögben felszerelhetők a teljesítmény befolyásolása nélkül, feltéve, hogy a működtető levegőcsatlakozás hozzáférhető marad.

A levegővel működtetett szorítószelepek karbantartása szinte teljes egészében a karmantyúk időszakos ellenőrzésére és cseréjére korlátozódik. Mivel a karmantyú az egyetlen kopóalkatrész, a karbantartó személyzetnek nem kell szétszerelnie a burkolatot, kicserélni az üléseket, újra csiszolni a tömítőfelületeket vagy újracsomagolni a szártömítéseket. A legtöbb szabványos levegővel működtetett szorítószelep karmantyúcseréjét kevesebb mint harminc perc alatt elvégezheti egyetlen technikus, alapvető kéziszerszámokkal, jelentősen csökkentve a karbantartási állásidőt a hagyományos szeleptípusokhoz képest. A cserehüvely költsége a teljes szelepszerelvény költségének kis töredéke, így a hosszú távú karbantartási költségvetés kiszámítható és kezelhető.

A levegővel működtetett szorítószelepek teljes birtoklási költségének értékelésekor a következő tényezők következetesen előnyben részesítik őket a hagyományos alternatívákkal szemben:

• Nincsenek belső fémalkatrészek, amelyek korrodálódhatnak, erodálhatnak vagy beszorulhatnak – kiküszöböli a hagyományos szelepek leggyakoribb meghibásodási módjait koptató vagy korrozív üzemben
• A karmantyúcsere, mint az egyetlen karbantartási feladat – csökkentve mind a munkaidőt, mind az alkatrészkészlet-szükségletet
• Teljes furatú kialakítás, amely kiküszöböli a nyomásesést, és lehetővé teszi a vezeték tömítését vagy öblítését a szelep eltávolítása nélkül
• Egyszerű sűrített levegős működtetés, amely bármely szabványos pneumatikus vezérlőrendszerrel integrálható kiegészítő műszerek nélkül
• Hosszú élettartam a megfelelő alkalmazásokban – optimalizált működési feltételek mellett gyakran meghaladja az egymillió ciklust

A folyamatmérnökök és a beszerzési menedzserek számára, akik nehéz közeges alkalmazásokhoz értékelik a szelepmegoldásokat, a levegővel működtetett szorítószelepek – különösen a szokásos, levegővel működtetett szorítószelepek a rutin be-/kikapcsolás során – következetesen a legalacsonyabb beszerzési, üzemeltetési és karbantartási költséget biztosítják. Mechanikai egyszerűségük, anyagi sokoldalúságuk és a hagyományos szeleptelepítések költségeit megnövelő meghibásodási módokkal szembeni ellenállásuk az egyik legmegbízhatóbb és legköltséghatékonyabb folyadékszabályozási technológiát jelentik a modern ipari alkalmazások teljes skáláján.
