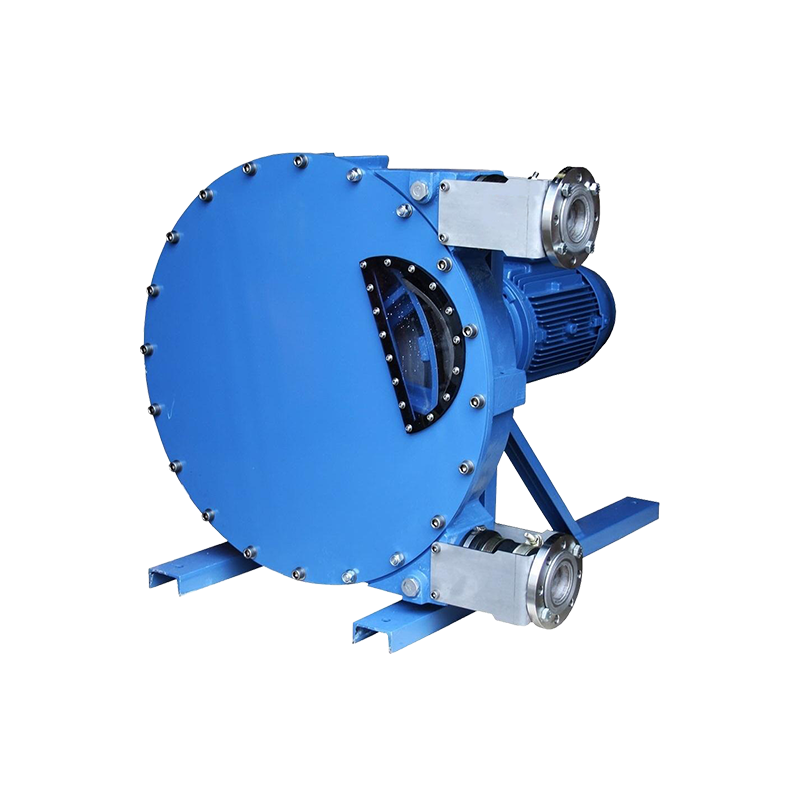

Cipőtömlő szivattyú

Teljesítményadatok

• Névleges átmérő: DN10~DN150
• Tiszta víz magassága: 9,5 méter
• Maximális fejmagasság: 160 méter
• Áramlási sebesség: 0,06-100 m³/h
• Maximális nyomónyomás: 16 Bar
• Fordulatszám: 0-100 rpm
• Védettségi osztály: IP54 - IP65
• Alkalmazható közegek: Alkalmas különféle közegekhez, beleértve a szilárd anyagot tartalmazó közegeket (bányászati zagy, kotrási iszap, kerámia mázzagy, építési habarcs stb.), korrozív közegeket (különféle savak, lúgok, sóoldatok és egyes korrozív vegyi folyadékok stb.) és rosttartalmú közegeket (például cellulóz stb.). (A konkrét alkalmazható közegek a gumihüvely anyagára vonatkoznak.)
• Hőmérséklet tartomány: -20 ℃ - 120 ℃ (a tömlő anyagától függően meghatározott tartomány)
• Áramlási jellemzők: Alacsony áramlási ellenállás és kiváló áramlási teljesítmény, amely biztosítja a hatékony közegszállítást.
• Élettartam: Hosszú élettartam normál üzemi körülmények között, különös tekintettel a tömlő tartósságára. Megfelelő adathordozóval és normál működéssel hosszabb ideig használható.

Meghajtási módszerek és szerkezettípusok

• Meghajtási módok: elektromos, pneumatikus
• Szerkezettípusok: görgős típus, cipőtípus, egytömlős típus, többtömlős típus

Alkalmazható forgatókönyvek: Kielégíti a nagy átfolyású ipari termelés igényeit, mint például a bányászati zagy szállítása, salakos zagy szállítása, különböző korrozív közegek szállítása, nagyüzemi szennyvízkezelés stb.

A testreszabás igény szerint lehetséges.

Termékjellemzők

• Energiatakarékosság és fogyasztáscsökkentés: A görgős típusú tömlőszivattyú minimálisra csökkenti a tömlő sérülését, és lényegesen kevesebb súrlódási hőt termel, így akár 20%-kal meghosszabbítja a tömlő élettartamát (a forgásszám alapján). Ennek megfelelően csökkenti az indítási nyomatékot és az üzemi nyomatékot, csökkentve az energiafogyasztást.
• Erős önfelszívó kapacitás és magas fej: nincs szükség feltöltésre. Az önfelszívó magassága eléri a 9,5 métert, a maximális fej pedig 160 méter. A cipős tömlős szivattyú nagyobb nyomónyomást, akár 1,6 MPa-t is képes elérni.
• Erős önfelszívó kapacitás és magas fej: nincs szükség feltöltésre. Az önfelszívó magassága eléri a 9-et. 5 méter, a maximális fej pedig 160 méter.
• Egykattintásos előre/hátra kapcsoló: Lehetővé teszi a szárazonfutást, és támogatja az egykattintásos váltást az előre és hátra irányok között, lehetővé téve az eltömődések biztonságos eltávolítását a szívócsőből vagy a nyomócsőből.
• Széles alkalmazási tartomány: Könnyen továbbítja a különféle közegeket, például a nagy viszkozitású, alacsony viszkozitású, pasztaszerű, nagy tisztaságú, semleges, korrozív közegeket, valamint azokat, amelyek gázt, habot vagy szilárd kemény részecskéket tartalmaznak – ugyanolyan erőfeszítés nélkül, mint a víz szivattyúzása.
• Nincsenek tömítések vagy sérülékeny alkatrészek: nem tartalmaznak tömítéseket, golyóscsapokat, membránokat, tömítéseket, merülő rotorokat, állórészeket, dugattyúkat stb., amelyek hajlamosak szivárgásra, eltömődésre és korrózióra.
• Szuper kopásállóság: Kifejezetten koptatóanyaghoz tervezték. A tömlő kopásálló gumiból készült, amely alkalmas szennyeződéseket tartalmazó koptatófolyadékok, például iszap, szennyvíz és iszap szállítására.
• Megbízható értékesítés utáni támogatás: A csúszósín kialakítása megkönnyíti a nyomás beállítását és a tömlőcserét. Könnyű tömlőcserével és egyszerű karbantartással rövid állásidőt és költségmegtakarítást biztosít.

Szerkezeti jellemzők

• Könnyű kialakítás: Jelentősen csökkenti a szivattyúház saját tömegét, és optimalizálja a berendezés általános súlyeloszlását.
• Hatékony hőleadás: A szivattyú forgórészének forgása által generált kinetikus energia a szivattyú üregében lévő levegőt keringető áramlás kialakítására hajtja, felgyorsítja a hőelvezetést a szivattyú üregéből, és hatékonyan csökkenti a szivattyú testhőmérsékletét működés közben, ezáltal hozzájárul a szivattyú teljes élettartamának meghosszabbításához.
• Tömlővédelem: A tömlő különböző feszültségi pontjainak megfelelően, amikor összenyomják, az üreges kialakítás nagymértékben eloszlatja és csökkenti a tömlő által viselt feszültséget, tovább növelve a tömlő élettartamát.

Anyagok

• Szeleptest anyaga: DN15~200 (szénacél, gömbgrafitos vas, alumíniumötvözet, rozsdamentes acél – öntési eljárás) / DN250~2000 (45# acél, rozsdamentes acél – hegesztési eljárás)
• Szelephüvely anyaga: Természetes gumi (NR), etilén-propilén-dién monomer (EPDM), neoprén (CR), nitrilkaucsuk (NBR), butilkaucsuk (IIR), fluorkaucsuk (FKM/Viton), Hypalon (klórszulfonált polietilén gumi) stb.
• Speciális konfigurációk: Testreszabható a felhasználói igények szerint (beleértve az átmérőt, a szívómagasságot, a nyomást, az anyagokat, a bemeneti/kimeneti irányt és a motor típusát – például frekvenciaváltós motor/magas védelmi osztályú motor/robbanásbiztos motor/edzett fogaskerekes reduktor)

A testreszabás igény szerint lehetséges.

A tömlőszivattyú meghajtó típusának besorolása

A tömlőszivattyú szerkezetének besorolása
