Teljesítményadatok

• Névleges átmérő: DN15 ~ DN2000
• Nyomásbesorolás: PN6-PN40 (mérettől, csatlakozási típustól és működtetési módtól függően változik)
• Szivárgási osztály: V. osztály
• Alkalmazható média: Normál gumihüvelyekhez: ásványi iszap, iszap, papírpép stb. Egyéb választható gumihüvelyekhez: A megfelelő bélésanyagokat a közeg jellemzői (például hőmérséklet, nyomás, részecskeméret, korrozivitás stb.) alapján választják ki.
• Hőmérséklet tartomány: Szabványos gumihüvelyekhez: ≤ 80°C. Egyéb választható gumihüvelyekhez: Up to 160°C
• Áramlási jellemzők: Teljes furatú, akadálymentes áramlás

Csatlakoztatási és működtetési módok

• Csatlakozás típusa: Karimás

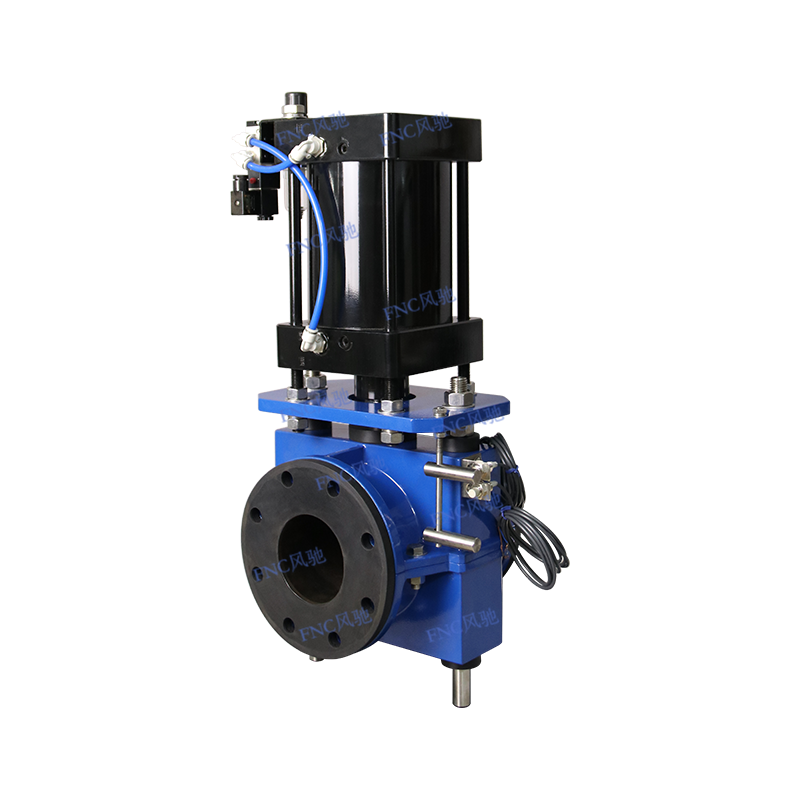

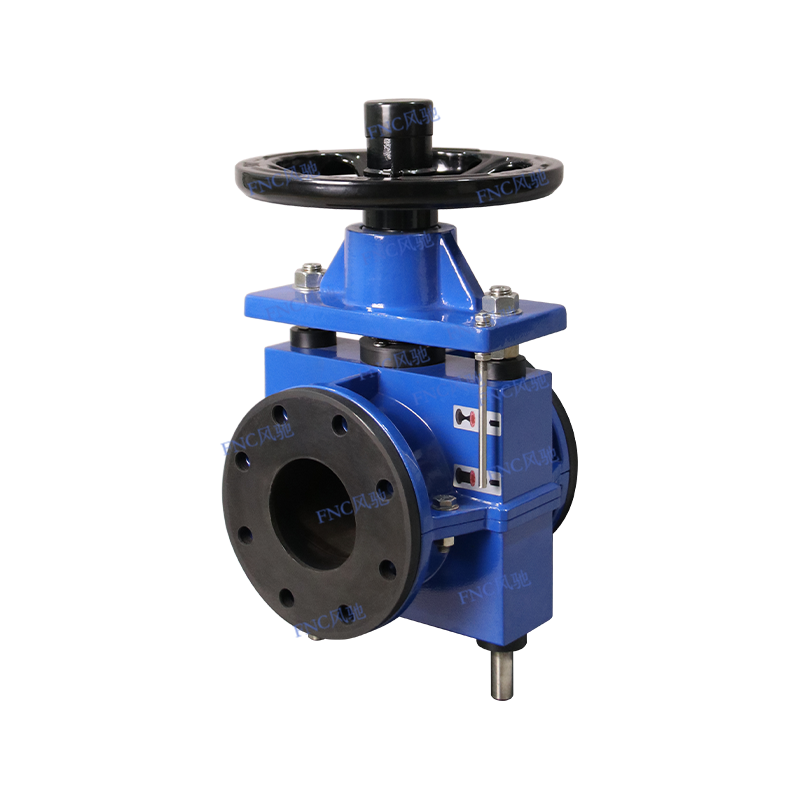

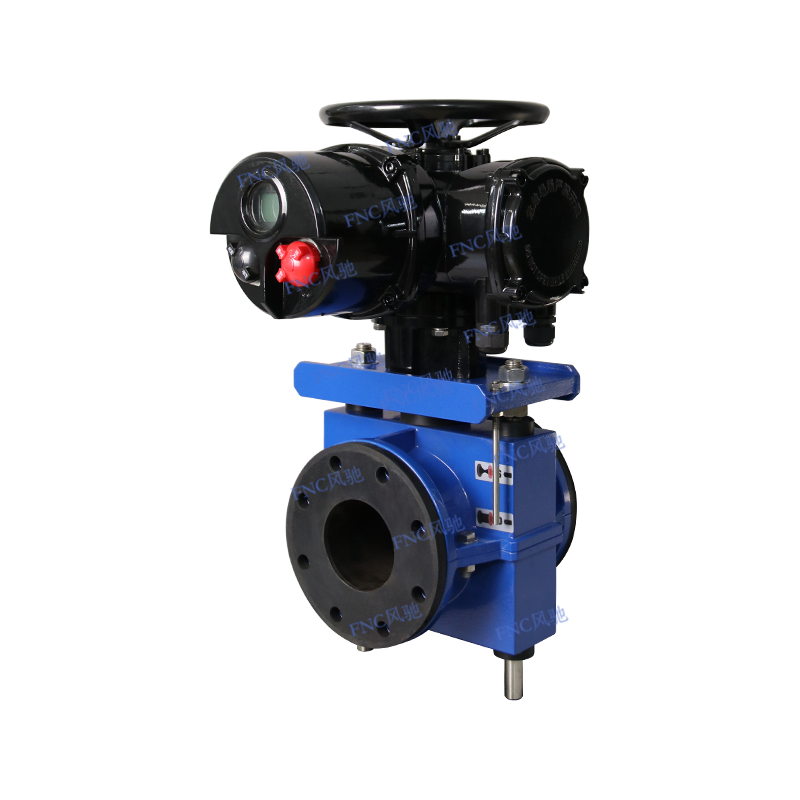

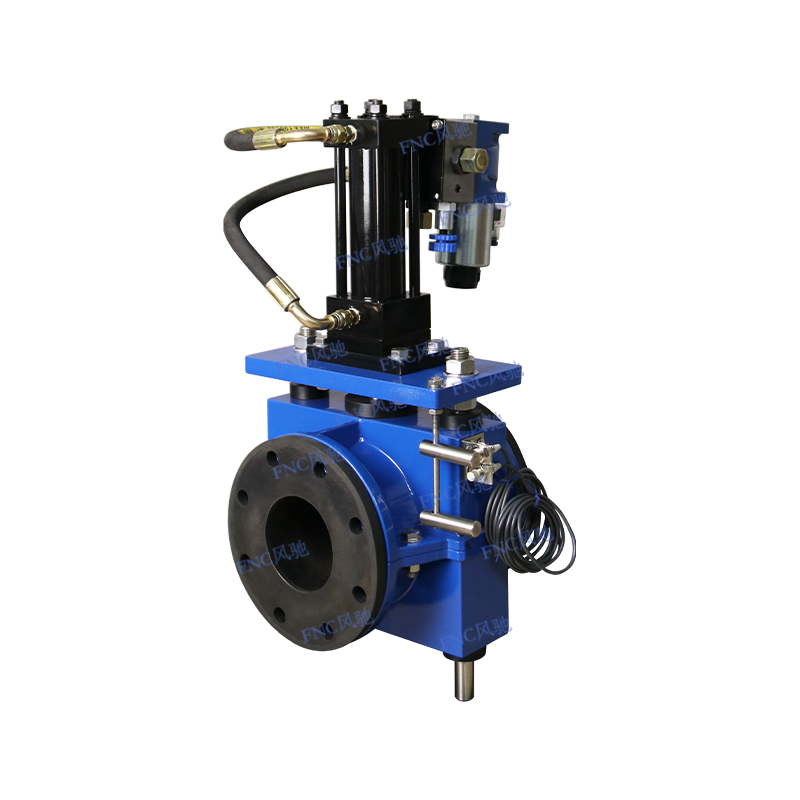

• Működtetési mód: kézi, csigahajtómű, pneumatikus (egyszeres működésű, kettős működésű), elektromos (be-ki, moduláló típus), hidraulikus, pneumatikus moduláló (pozícionálóval)

Alkalmazható forgatókönyvek: Bányászat, szennyvízkezelés, vegyi ellenőrzési folyamatok, erőművek

A testreszabás igény szerint lehetséges.

Termékjellemzők

• Teljes furatú kialakítás - nincs áramlási korlátozás;
• Középvonali zárás - meghosszabbítja a persely élettartamát;
• Csak a persely érintkezik a közeggel - csak egy kopóalkatrész létezik;
• Öntisztító funkció - nincs elakadás;
• Többféle persely anyag opció - megfelel a különböző közegek követelményeinek;
• Robusztus kialakítás - meghosszabbítja a karbantartási szolgáltatások közötti intervallumot;
• A gumipersely, a szorítószelep "magkomponense" a szelep része, amely érintkezésbe kerül a folyamatközeggel;
• Személyre szabott persely kialakítás: a legmegfelelőbb perselyszerkezetet az ügyfél alkalmazási feltételeinek megfelelően választják ki;
• Amikor a szelep eléri élettartama végét, a persely cseréje után "majdnem új" szorítószelepet lehet beszerezni.

Szerkezeti jellemzők

• Teljesen nyitott: A szorítószelep teljes furatú rugalmas perselyén nincsenek hézagok vagy holt sarkok;
• Zárási folyamat: Középvonali zárás - ez a funkció elkerüli a turbulenciát és a kopást a perselyen belül. A persely sima, zárt Venturi csövet alkot, és minden egyes műveletnél öntisztulást ér el;
• Teljesen zárva: A szorítószelep teljesen zárt állapotban kétirányú, szivárgásmentes elzárást biztosít, eleve biztonságos kialakítást alkalmazva, amely nem igényel karbantartást a tömítéseknél.

Anyagok

• Szeleptest anyaga: szénacél, gömbgrafitos vas, SS304 vagy más
• Persely anyaga: NR, EPDM, NBR stb.
• Szelepszár anyaga: SS304
• Rögzítő anyaga: SS201, 304, 316

A testreszabás igény szerint lehetséges.

Csípőszelep Csatlakozási típus kiválasztási táblázat （ Csak referenciaként)

Csípőszelep Actuation Method Selection Table（ Csak referenciaként)
