KGV-H késes tolózárak

A KGV-H nagynyomású iszapkés tolózáras szelep kialakítása lapos karimával, tömítés nélkül és kétirányú kialakítással rendelkezik, két egymáshoz illő nagy teherbírású, teljes átmérőjű elasztikus béléssel. Nincs belső akadálya, és zéró szivárgást tud biztosítani, amikor a kapu zárva van. A szelep kinyitásakor a bélés nagy kompressziós terhelés alatt tömít, és egy szelepnyomás-tartály jön létre. Amint a kapulöket áthalad a rugalmas bélésen, a csővezeték esetleges eltömődései kiszorulhatnak a szelepkamra alsó burkolata közötti környezetbe. Mindegyik hüvely beépített öntött belső megerősítéssel van ellátva, amely megtartja a belső csővezeték nyomását. A hüvely a szelepkamrában található, hogy segítsen ellenállni a nagy nyíróerőknek, amikor a kaput közéjük hajtják. A szelep egy darabból öntött, cserélhető elasztomer másodlagos tömítéssel van felszerelve, amely bármilyen irányban megszünteti a nyílást a kapu és a szeleptest teteje között, megakadályozva a külső szennyeződések bejutását a szelepkamrába. A másodlagos tömítés dinamikusan önbeálló, így nincs szükség a folyamatos beállításra és a tömítés támogató kenésére a kapugyűrűn, biztosítva a kapu zökkenőmentes mozgását és meghosszabbítva a tömítés élettartamát, miközben csökkenti a kapu működtetéséhez szükséges működési erőt. A szelep nagy teherbírású, legfeljebb 51 bar üzemi nyomású kapuval van felszerelve, és egy dupla szögű hegye, amely ellenőrzés céljából teljesen kivehető a szelepkamrából. A szelep egy nagy kapacitású tölcsérrel is fel van szerelve, amely szabályozza a közeg eltávolítását és lehetővé teszi annak kiöblítését.

Ajánlatkérés

Termékjellemzők

A 100%-ban buborékmentes tömítés abszolút nulla szivárgást biztosít az alsó oldalon;

A kétüléses kialakítás lehetővé teszi a kétirányú áramlást és a szelep elzárását;

Az akadálymentes áramlás kiküszöböli a turbulenciát és csökkenti a nyomásveszteséget, amikor a folyadék áthalad a szelepen;

Nincs üléküreg, amely megakadályozza a szilárd részecskék felhalmozódását és biztosítja a szelepajtó megbízható zárását;

Másodlagos tömítés dinamikus önbeállító teljesítménnyel;

Nincs szükség kapu- vagy szártömítésre, kiküszöböli a tömítés szivárgását és karbantartási munkákat;

Hosszú élettartamú és tartós kenőrendszer;

Nincsenek fémalkatrészek, amelyek közvetlenül érintkeznek az iszappal;

Rugalmas konzol kialakítás: a száras anya felülről leszerelhető és a helyszínen cserélhető hegesztés nélküli hengerműködtetéshez vagy kúpkerekes működtetéshez;

A DN400-as és az alatti méreteknél alapfelszereltség a nyitott/zárható pozicionáló konzolok, és választhatóak a gyárilag biztosított vagy a felhasználó által elkészített fix helyzetű csapok.

Tervezési jellemzők

A nagy teherbírású konzol kialakítása felül levehető száras anyát alkalmaz, amely megkönnyíti a kúpkerekek vagy pneumatikus működtetők hegesztés nélküli felszerelését;

A nyitó/zárható pozicionáló konzolok szabványosak (a DN400 és az alatti méretekhez);

Nyitott helyzetben a rozsdamentes acél kapu teljesen kivehető a zagyból, ami lehetővé teszi a kapu ellenőrzését vagy cseréjét a szelep szétszerelése nélkül;

A 316-os rozsdamentes acél kapu standard konfiguráció;

A dinamikusan önbeálló másodlagos tömítés fenntartja a kenést;

Helyszínen cserélhető FENGCHI elasztikus tömítőpersely az egyszerű telepítés érdekében;

Akadálymentes áramlás, nincs fém-fém érintkezés, nincsenek vezetőblokkok vagy ék alakú hornyok;

A kettős tömítésű persely kialakítása "vaktárcsa" típusú elzárást biztosít, amikor a szelep zárva van; a tömítőperselyek szorosan illeszkednek a közepes nyomás leválasztásához, így nincs szükség karimás tömítésekre;

Az egyrészes szeleptest karimás fúrási szabványa PN10, opcióként PN16/ANSI B16.5/150 fúrással;

Az öblítési terület szabályozható lökete megakadályozza, hogy a kapu zárt helyzetben túl mélyen behatoljon a tömítőperselybe, csökkentve a tömítőpersely feszültségét és a perselyszakadás lehetőségét; minden csavar alátéttel van felszerelve.

Anyagok

Szeleptest anyaga: gömbgrafitos öntöttvas, SS304 vagy más

Persely anyaga: NR, EPDM, NBR stb.

Szelepszár anyaga: SS304

Kapu anyaga: SS304, 316, 2205, 2507

Rögzítő anyaga: SS201, 304, 316

Másodlagos tömítés anyaga: EPDM

A testreszabás igény szerint lehetséges.

Zagykéses tolózár csatlakozási típusának kiválasztási táblázata（ Csak referenciaként)

Csatlakozás típusa	Megfelelő mérettartomány	Nyomás névleges tartomány	Alapvető előnyei
Karimás csatlakozás	DN15-DN2000	PN10~PN40	Szilárd csatlakozás, megbízható tömítés, hígtrágyaálló ütésálló, könnyű össze-/leszerelés és kényelmes későbbi karbantartáshoz és szelepcseréhez
Wafer csatlakozás	DN15-DN600	≤PN16	Kompakt szerkezet, kis méret, könnyű súly, spórol beépítési hely és költségek, alkalmas a gyors telepítési követelmények
Fül csatlakozás	DN100-DN600	PN10~PN25	Rugalmas telepítés, lehetővé teszi a független szelep szétszerelését a csővezetékrendszer befolyásolása nélkül, kiváló tömítés teljesítmény a hagyományos ostya típusú csatlakozásokhoz képest
Menetes kapcsolat	DN15-DN50	≤PN10	Egyszerű szerkezet, gyors telepítés, alacsony költség, kompakt méret szűk helyekre is alkalmas
Hegesztett csatlakozás	DN15-DN300	PN40-PN160	Zéró szivárgásveszély, nagy csatlakozási szilárdság, ellenálló nagy nyomásnak, vibrációnak és iszaphatásnak, alkalmas hosszú távú fix működéshez
Szorító csatlakozás	DN15~DN100	≤PN16	Gyors össze- és szétszerelés, nincs zsákutca, könnyen tisztítható, megfelel a higiéniai követelményeknek

Zagykéses tolózár működtetési módszer kiválasztása táblázat （ Csak referenciaként)

Működtetési kategória	Konkrét típus	Megfelelő mérettartomány	Nyomás névleges tartomány	Alapvető előnyei

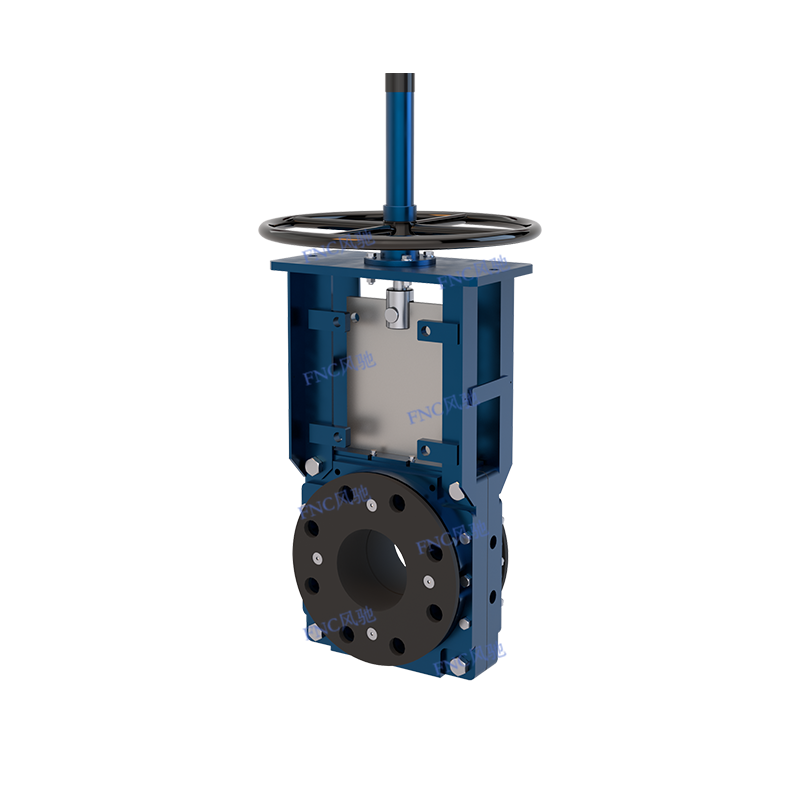

Kézi működtetés	Kézikerék működtetése	DN15~DN100	≤PN16	Alacsony költség, rendkívül alacsony hibaarány, minimális karbantartás, intuitív kezelés

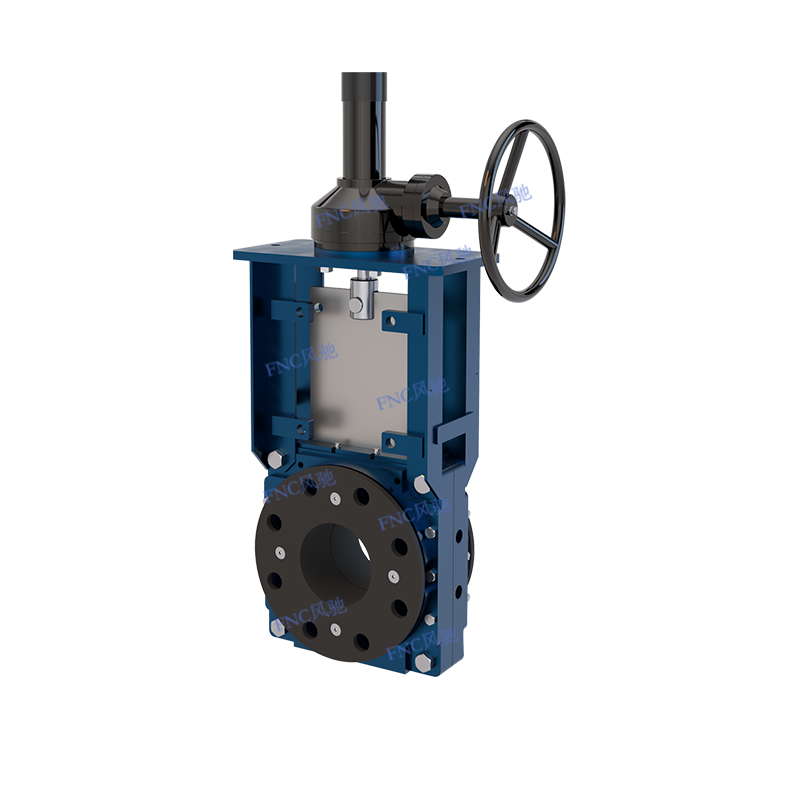

Kézi működtetés	Csigahajtómű működtetése	DN50-DN400	≤PN25	Jelentős nyomatékerősítés, zökkenőmentes működés, nagy nyitási/zárási pontosság, megakadályozza az iszap becsapódását a kapura

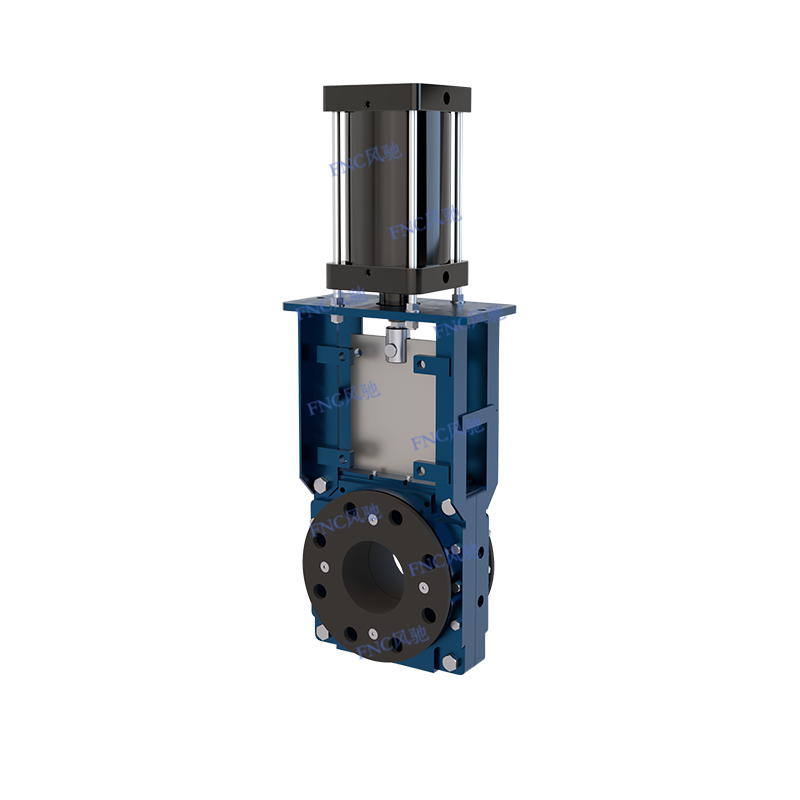

Pneumatikus működtetés	Pneumatikus be- és kikapcsolási típus (egyszeres/kettős működésű)	DN100-DN1200	≤PN40	Gyors reagálás (1-5 másodperc), ellenáll a zord környezetnek (porálló, robbanásbiztos), alkalmas nagyfrekvenciás működésre, megakadályozza a hígtrágya elakadását
Pneumatikus működtetés	Pneumatikus modulációs típus	DN50-DN800	≤PN40	Nagy szabályozási pontosság, pontos áramlásszabályozás, elkerüli a csővezeték ütközését, alkalmas zárt hurkú szabályozásra

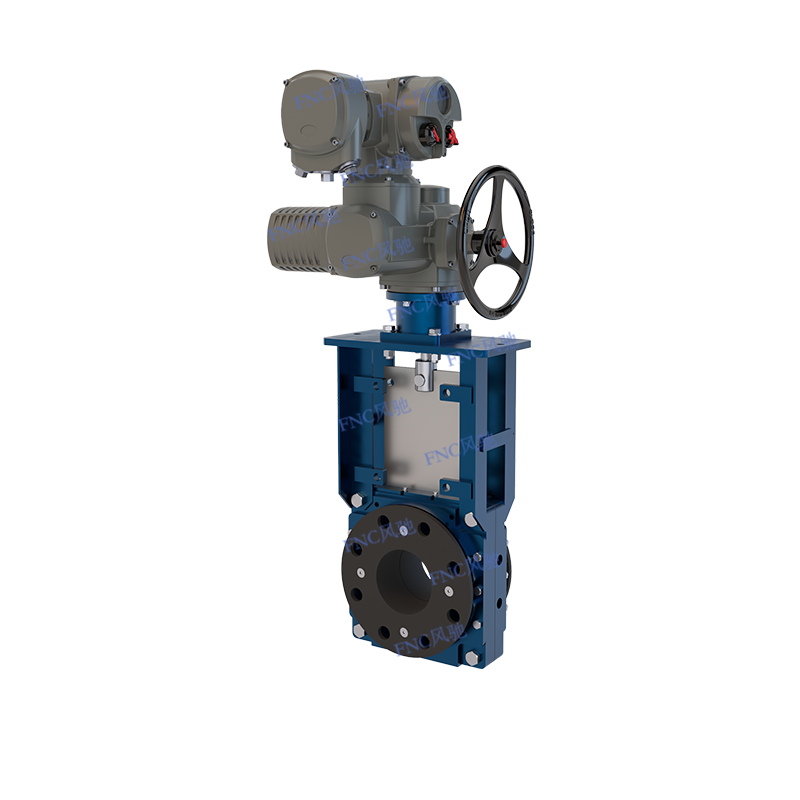

Elektromos működtetés	Elektromos be-ki típus	DN300-DN150 0	≤PN40	Magas fokú automatizálás, munkatakarékos működés, alkalmas nagy átmérőjű és nagy nyomatékú alkalmazásokhoz, nincs szükség helyszíni kézi működtetésre
Elektromos működtetés	Elektromos modulációs típus	DN100-DN1200	≤PN40	Széles szabályozási tartomány, nagy pontosságú szabályozás, alkalmazkodik a dinamikus áramlásszabályozáshoz, integrálható automatizált rendszerekkel
Elektromos működtetés	Robbanásbiztos elektromos működtetés	DN100 ~ DN1000	≤PN40	Egyesíti a távirányító funkciót a robbanásbiztos teljesítménnyel, alkalmas veszélyes környezetekre

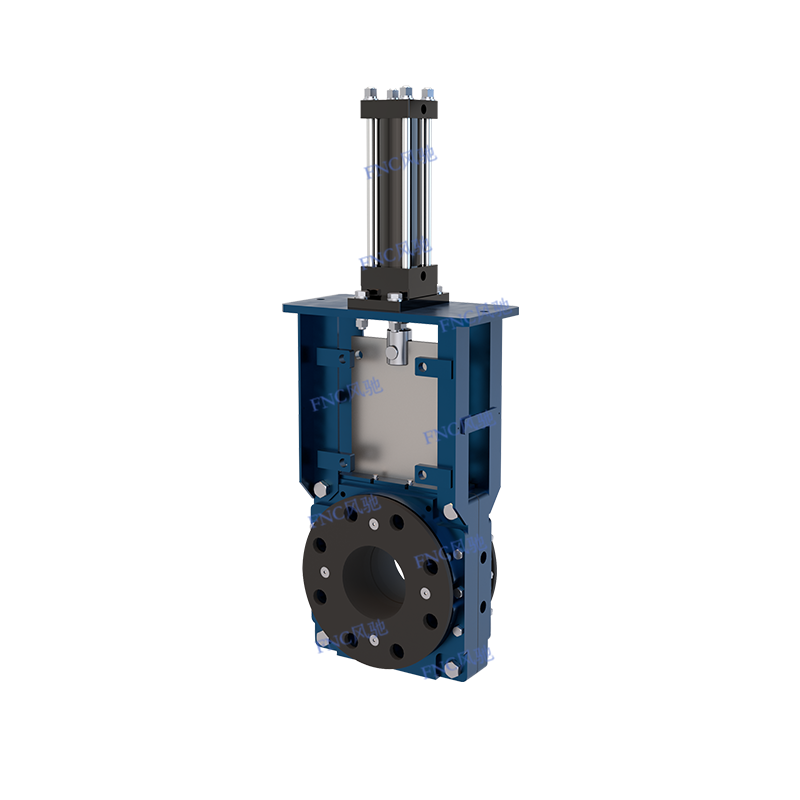

Hidraulikus működtetés	Hidraulikus működtetés	DN800-DN2000	PN40-PN160	Rendkívül nagy kimeneti nyomaték (2-3-szorosa a pneumatikus/elektromos működtetésénél), erős ütésállóság, alkalmas nagynyomású és nagynyomású ingadozási körülményekhez
Kombinált működtetés	Kézi-pneumatikus/kézi-elektromos kombinált működtetés	DN50-DN800	≤PN40	Kettős védelem, megakadályozza a szelep meghibásodását az áramforrás kimaradása miatt, megfelel a kritikus csővezetékekre vonatkozó biztonsági követelményeknek
